IP код

Код IP (International Protection или Ingress Protection) — система оценки уровня защиты корпуса устройств от проникновения твердых предметов различной величины (частей тела, пыли и др.) и воды. Соответствует принятым во всем мире стандартам сертификации IEC 60529, ГОСТ 14254-96 и DIN 40050). Код показывает не только уровень защищенности оборудования от воздействия факторов внешней среды, но и степень его безопасности для пользователя.

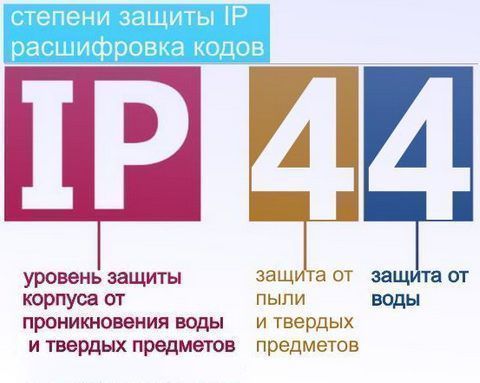

Код IP

В код IP-XY, кроме аббревиатуры, могут входить четыре символа. Первый (X) и второй (Y) символы — это цифры, характеризующие возможность проникновения в оборудование внешних твердых предметов и защиту от жидкости. Третий и четвертый символы — буквы, дающие вспомогательную информацию. Третий и четвертый символы являются дополнительными и используются для специального оборудования. Первый элемент кода (X) является цифрой и показывает, от какого по размерам твердого тела предусмотрена защита прибора. Первый элемент имеет семь различных значений.

Расшифровка кодов IP

Степень защиты

Защита от твердых тел

Защита от влаги

0

Защита отсутствует, «0» означает, что для оборудования не предусматривается никакой защиты от проникновения к опасным частям для человека и отсутствует защита оборудования от повреждения (IP-0Y).

Защита отсутствует. Цифра «0», означает отсутствие защиты от попадания воды в любом направлении.

1

Защита от тел Ø > 50 мм «1» предметы диаметром более 50 мм не смогут повредить оборудование, человек не сможет просунуть руку в опасную зону без открытия корпуса или демонтажа оборудования (IP-1Y).

Защита от капель воды, падающих вертикально. Цифра «1» говорит о том, что корпус может защитить от вертикального воздействия с малой интенсивностью. Проще говоря, защита обеспечивается при падении капель.

2

Защита от тел Ø > 12 мм. Цифра «2» указывает на то, что оборудование защищено от попадания в него частиц диаметром больше 12,5 мм. Любая часть тела человека, например палец ни при каких условиях не сможет оказаться в опасной зоне (IP-2Y).

Защита от капель воды, падающих под углом 15° по отношению к вертикальной плоскости. Цифра «2» означает, что защита обеспечивается при воздействии с малой интенсивностью под углом не более 15°, защита от воздействия мелкого дождя. Эта степень защиты весьма условна и оборудование, выполненные по степеням защиты 1 и 2, для работы на улице не применяются.

3

Защита от тел Ø > 2,5 мм. «3» оборудование защищено от попадания посторонних предметов диаметром более 2,5 мм, и в это оборудование нельзя проникнуть без специального инструмента (IP-3Y).

Защита от дождя, падающего под углом 60° по отношению к вертикальной плоскости. Цифра «3» говорит о том, что оборудование защищено от воздействия воды в виде обычного дождя.

4

Защита от тел Ø > 1 мм. «4» частицы более 1 мм не могут попасть на рабочие органы оборудования (IP-4Y).

Защита от брызг воды, попадающих на оболочку с произвольного направления. Цифра «4» позволяет утверждать, что жидкость не попадет внутрь прибора даже при сплошном обрызгивании.

5

Проникновение пыли не приводит к нарушению работоспособности изделия (системы). «5» оборудование с защитой от пыли и с защитой от любого механического вмешательства (IP-5Y).

Защита от струи воды, выбрасываемой с произвольного направления. Струя воды, бьющая из сопла со скоростью 12.5 л/мин., по объекту во всех направлениях не окажет никакого неблагоприятного воздействия. Цифра «5» указывает на то, что оборудование будет нормально функционировать при воздействии на него струи жидкости.

6

Проникновение пыли полностью исключается, «6» оборудование выполнено пыленепроницаемым (IP-6Y).

Защита от сильной струи воды, выбрасываемой с произвольного направления. Струя воды, бьющая из сопла со скоростью 100 л/мин., по объекту во всех направлениях не окажет никакого неблагоприятного воздействия. Цифра «6» означает, что защита обеспечивает работу даже при сильном воздействии струи жидкости.

7

Не предусмотрено

Защита от временного затопления. Если корпус погружен в воду на глубину от 0.15 до 1 м в течение 30 мин., вода в количествах, вредных для внутренних устройств, не должна проникать внутрь. Цифра «7» показывает, что оборудование рассчитано на временное непродолжительное погружение в химически не агрессивную жидкость.

8

Не предусмотрено

Защита от проникновения воды при погружении на глубину, определяемую изготовителем. Цифра «8» характеризует высшую степень защиты оборудования. Прибор, выполненный с этой степенью защиты, может выдерживать длительное погружение. Как правило, если оборудование имеет защиту от проникновения воды, оно также обладает защитой от проникновения в него пыли.

9

Не предусмотрено

Особая защита, определяемая изготовителем

Степень защиты важно знать при выборе оборудования: терминалов сбора данных, сканеров штрих-кода, камер видеонаблюдения, крановых весов, товарных весов, торговых весов, датчиков веса, весовых терминалов, весов для взвешивания животных и т.д.

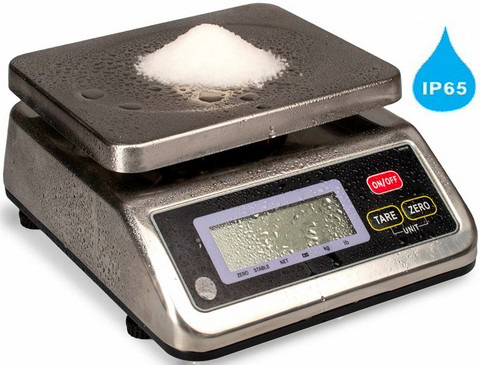

Влагозащищенные весы
